什么是UML？

Unified Modeling Language 统一建模语言，又称标准建模语言。是用来对软件密集系统进行可视化建模的一种语言。UML的定义包括UML语义和UML表示法两个元素。统一建模语言（UML）是一种模型化语言。模型大多以图表的方式表现出来。一份典型的建模图表通常包含几个块或框，连接线和作为模型附加信息之用的文本。这些虽简单却非常重要，在UML规则中相互联系和扩展。

更多讲解：UML图详解

什么是PlantUML

PlantUML‌是一个支持快速绘制的开源项目，‌它定义了一套完整的语言用于实现UML关系图的描述，‌并基于强大的graphviz图形渲染库进行UML图的生成。‌

特点：图形代码化，基于代码生成图形，好处就是后期改动方便，前提是对plantUML语法有一定了解。

更多讲解：plantUML官方文档

如何使用？

关于plantUML的使用方法（官方用法一览）有很多，这里讲解笔者推荐的用法

IDEA的plantUML插件

在IDEA的plugins插件中搜索“plantUML”，安装plantUML插件。

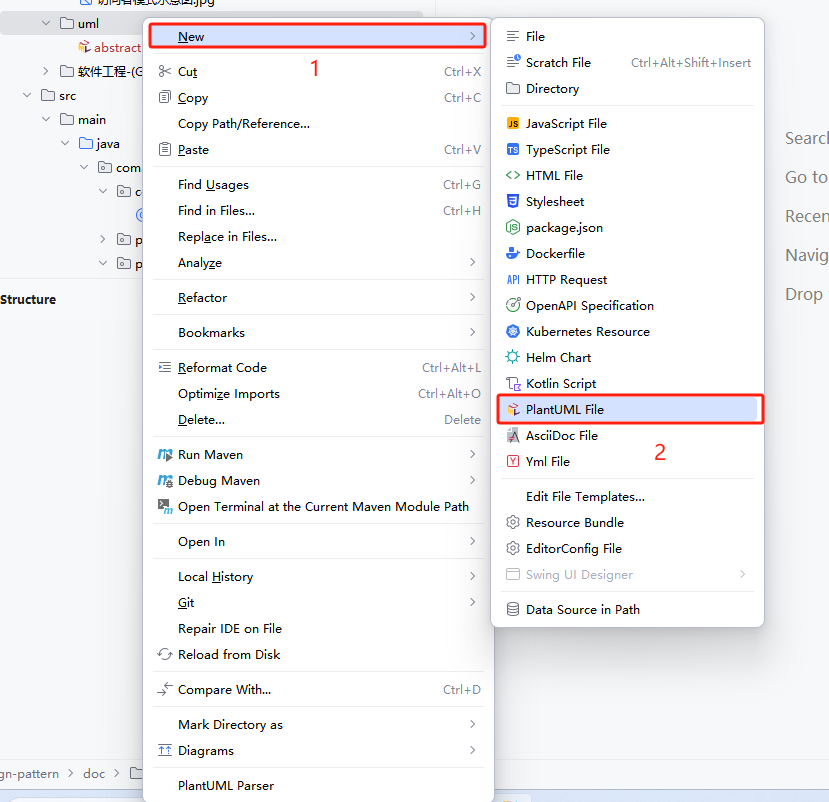

在想要绘制plantUML的文件夹点击右键，依次选择“new”、“PlantUML File”。

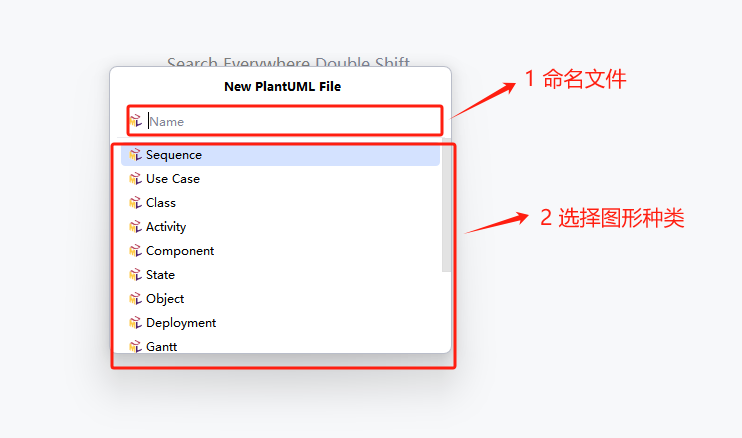

命名文件，选择图形种类，此时plantUML文件创建，文件名后缀为“puml”

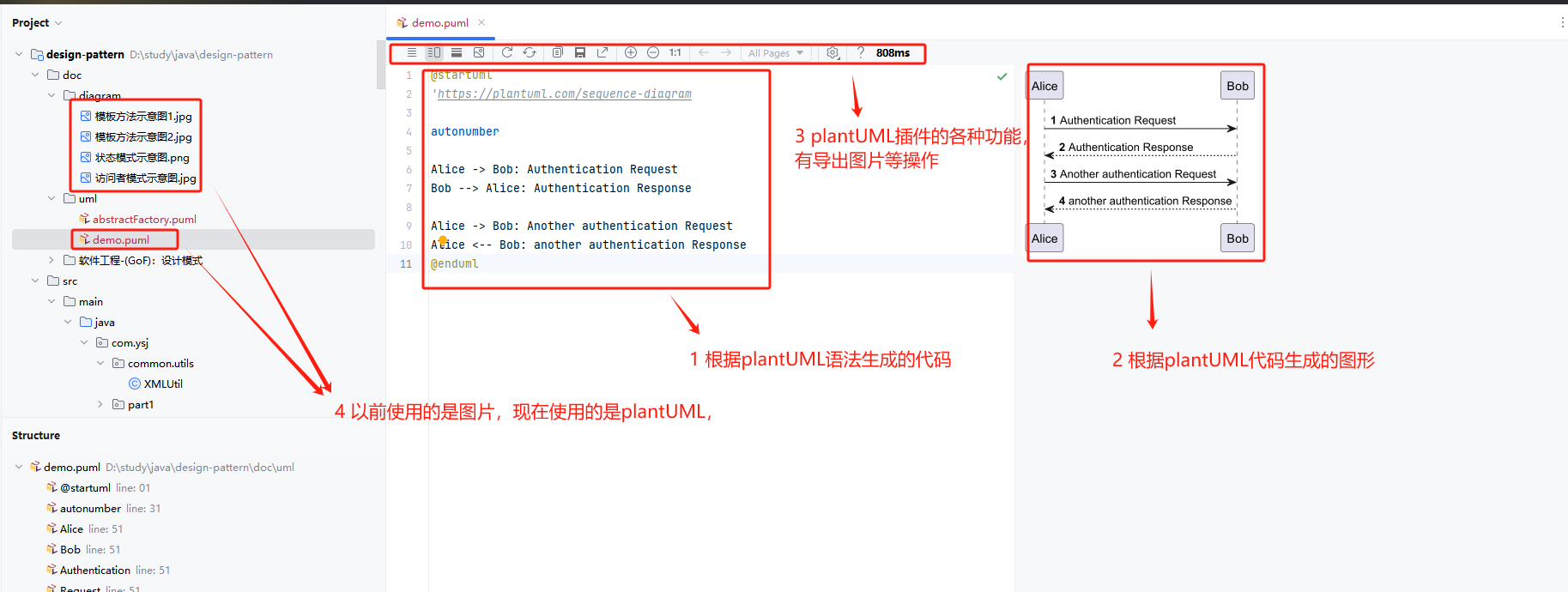

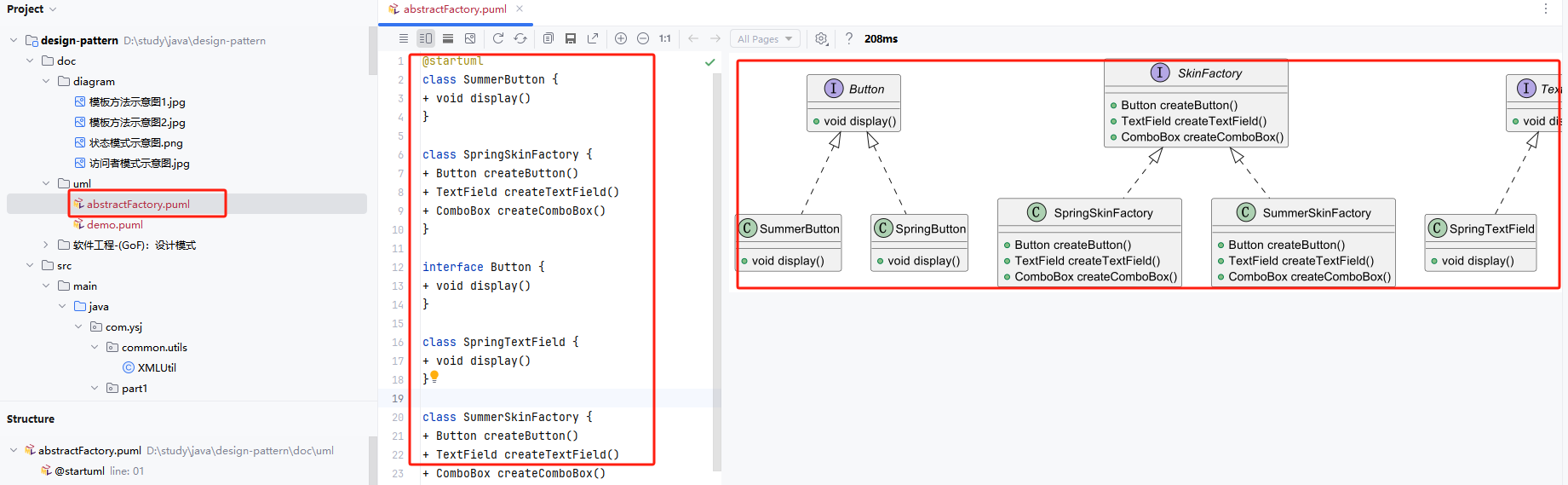

生成的plant文件如下

此刻可能有人会问：明明我也可以用图片表示，为什么要绕一大圈使用plantUML？

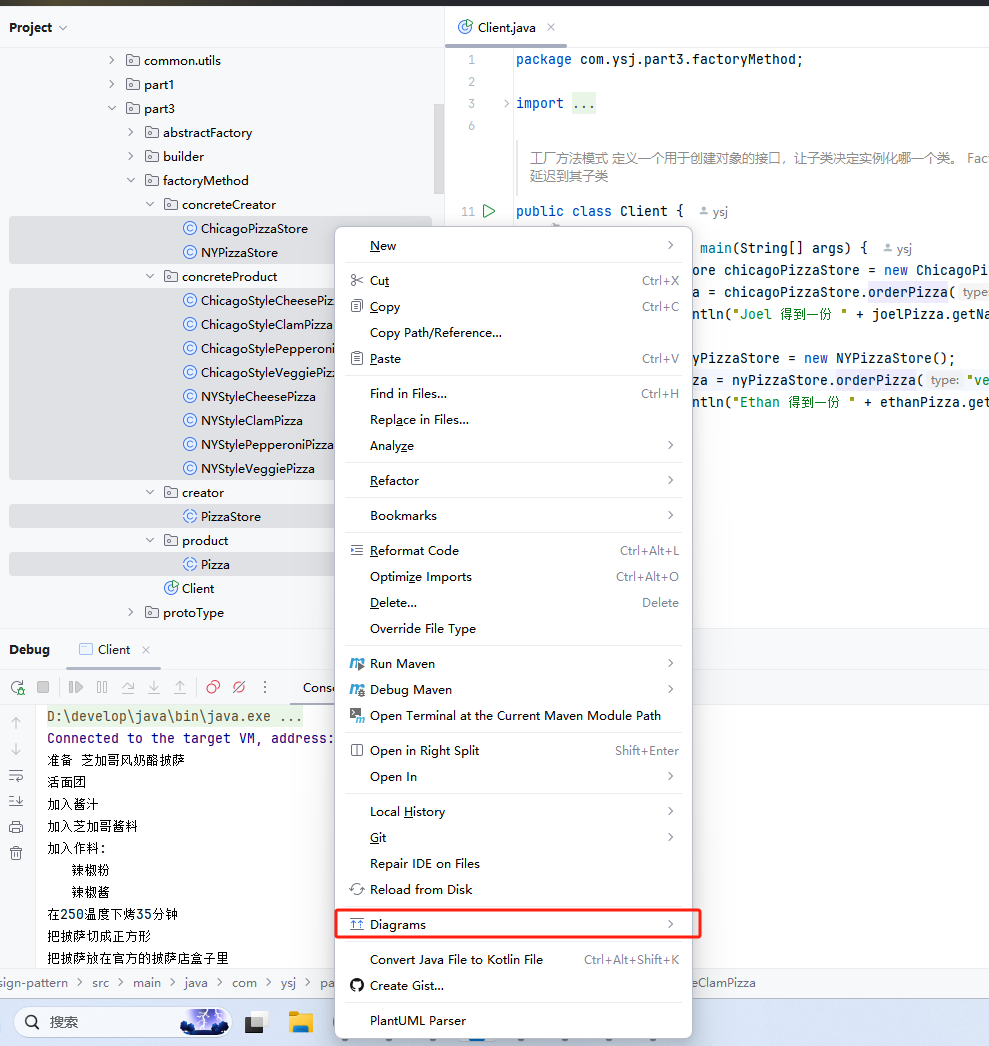

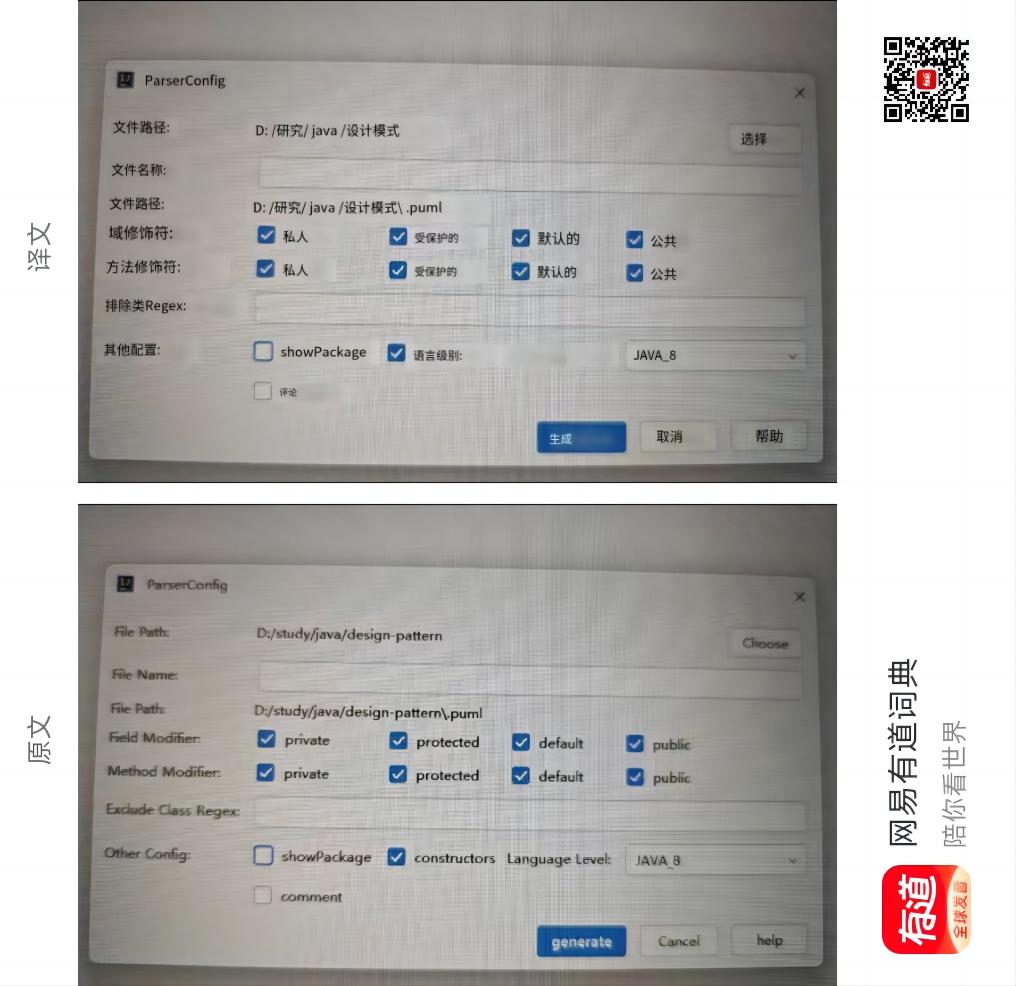

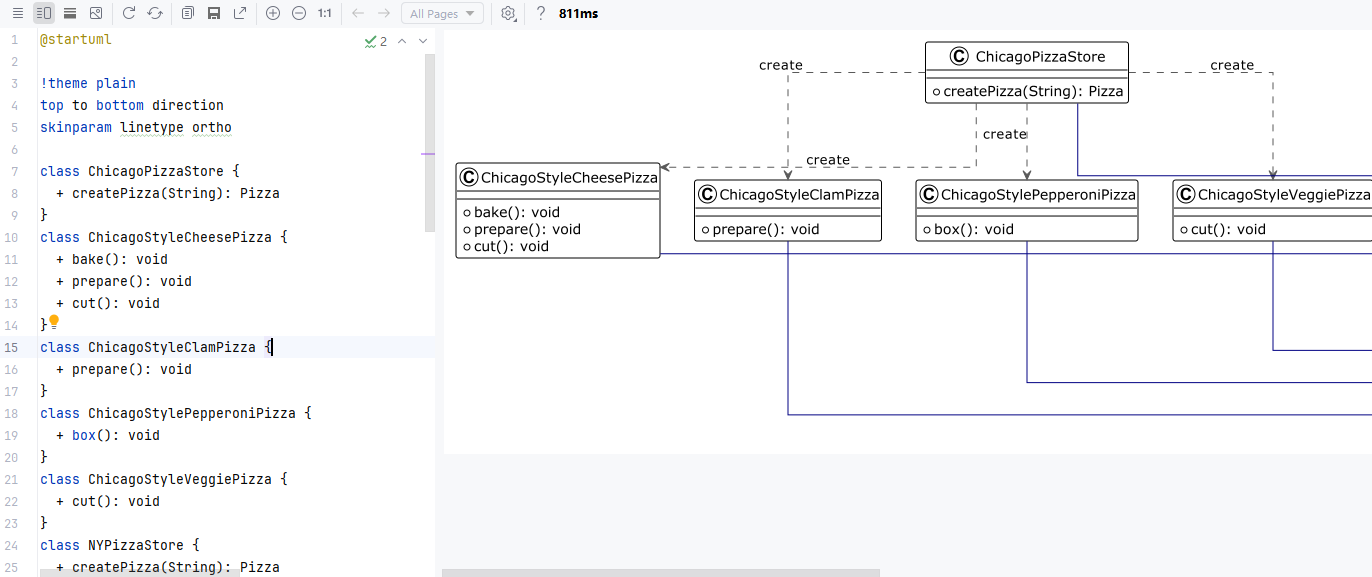

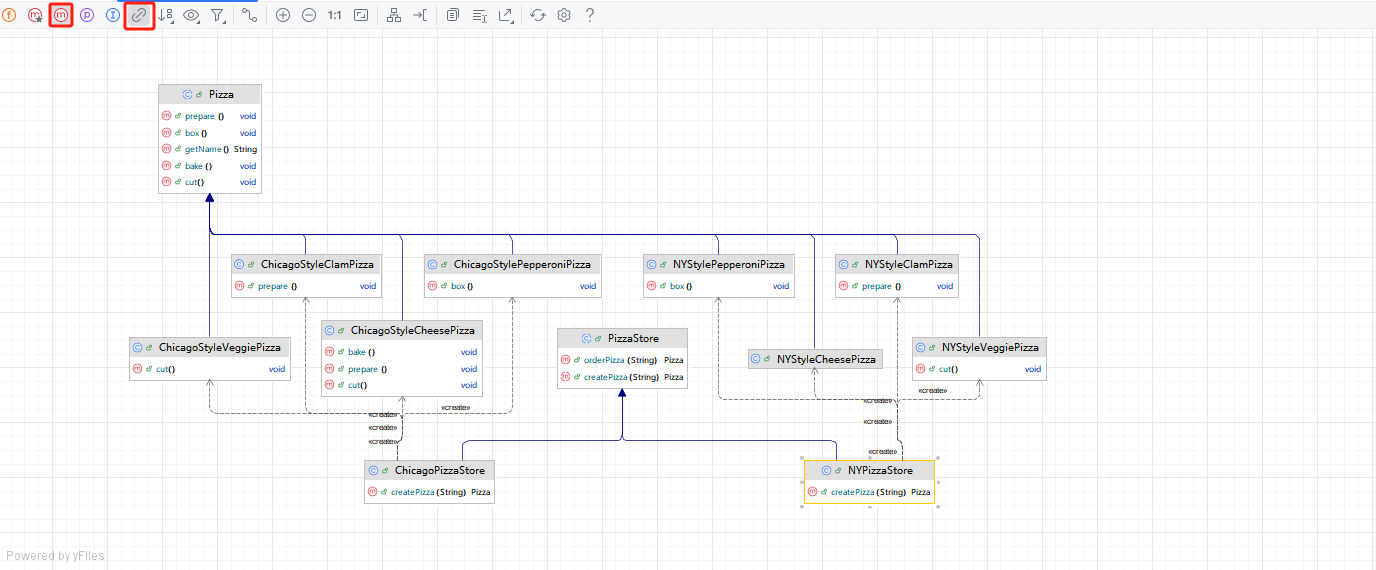

当然，使用绘图工具（如亿图图示、钉钉、wps等）可以很简单并且可视化地绘制各种UML图，不用去学习特定的plantUML语法（存在一定的学习成本，主要是时间精力），但是这些绘图工具也存在一些局限性，当有一天我要去修改这个UML图的时候，是不是要去找它们的源文件？如果把这些源文件放在项目中，是不是整个项目的大小就会越来越大？还有一个绘图工具无法解决的问题，那就是当我们在做项目时，如果需要绘制大量类图，使用可视化绘图工具绘制无疑是一件艰难且痛苦的事情，但是这个问题在使用plantUML Parser插件后将不再是问题。使用plantUML还有个隐藏的好处，plantUML作为一种语言，可以使用插件、框架实现在各个平台和端的展示，比如笔者使用的文本绘图插件，在写博客的时候直接把plantUML写入文本绘图插件对应的文本区域就可以得到想要的UML图，这样后期修改博客时如果要改动图片，就不用去找源文件，也不用委曲求全在图片上进行修改，直接修改plantUML代码即可修改UML图，这样就很奈斯。

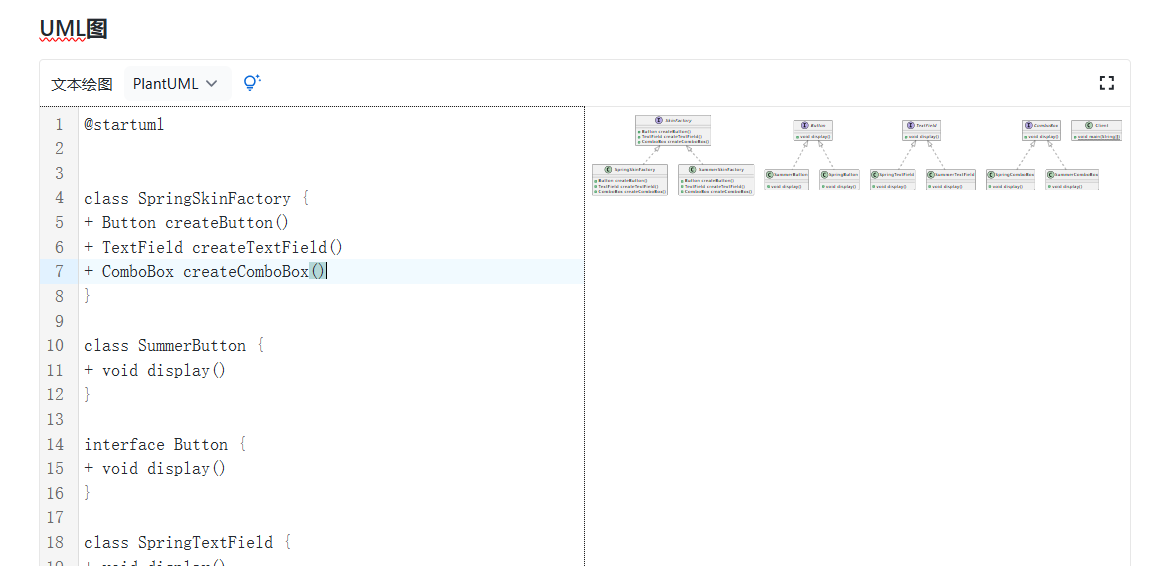

文章编辑时实时预览

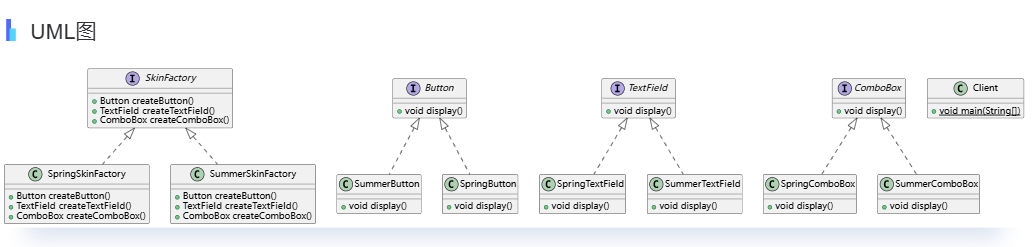

发布文章后前端展示成图片
